Vishay推出具有超低電容的兩線ESD保護二極管

2021年04月19日 14:13 ? 次閱讀

器件超低電容典型值僅為0.37 pF,可為商用和汽車應用提供端口保護

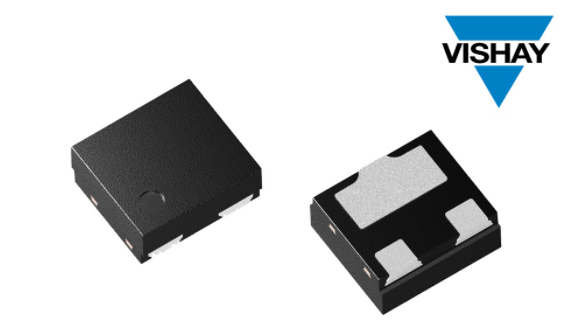

賓夕法尼亞、MALVERN — 2021年4月19日 — 日前,Vishay Intertechnology, Inc.(NYSE 股市代號:VSH)今天宣布,推出小型可潤濕側翼DFN1110-3A封裝新款雙向對稱(BiSy)兩線ESD保護二極管---VBUS05M2-HT5。Vishay Semiconductors VBUS05M2-HT5比SOT封裝解決方案節省空間,具有超低電容和漏電流,可保護高速數據線免受瞬變電壓信號的影響。

日前發布的器件典型負載電容僅為0.37 pF,適用于USB 2.0、USB 3.0以及HDMI端口保護等商業應用。對于汽車應用,VBUS05M2-HT5還提供AEC-Q101認證版器件。這個保護二極管在± 5.5 V工作電壓下的最大漏電流小于0.1 μA,在1 mA反向電流條件下典型擊穿電壓為8.5 V,在3.4 A峰值脈沖電流條件下最高鉗位電壓為18 V。

VBUS05M2-HT5數據線瞬態保護達到IEC 61000?4?2規定的± 20 kV(空氣和接觸放電)。器件潮濕敏感度(MSL)達到J-STD-020標準1級,耐火等級達到UL 94 V-0。保護二極管符合RoHS和 Vishay綠色標準,無鹵素,支持汽車系統自動光學檢測(AOI)。

器件規格表:

VBUS05M2-HT5現可提供樣品并已實現量產,大宗訂貨供貨周期為12周。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

二極管、三極管、場效應管元件及其特性

本課程依托于項目案例,從設計需求分析,原理圖設計、PCB設計、工藝文件處理等幾個階段,使零基礎的學員快速掌握硬件產品開發
發燒友學院發表于 2019-05-24 00:00? 0次閱讀
二極管、三極管、場效應管元件及其特性

基本半導體推出國內首創極致小尺寸PD快充用碳化硅...

2020年,當大部分快充電源廠商還在探索65W氮化鎵快充市場時,倍思開創性地推出了業界首款120W氮....
發表于 2021-04-19 11:37? 110次閱讀
基本半導體推出國內首創極致小尺寸PD快充用碳化硅...

關于二極管開關時間延遲原因分析

晶體二極管開關電路在數字系統和自動化系統里應用很廣泛,在晶體二極管開關特性實驗中,其開關轉換過程中輸出與輸入存...
發表于 2021-04-19 10:10? 20次閱讀
關于二極管開關時間延遲原因分析

TVS二極管SMBJ8.0CA的參數介紹

在USB使用過程中,熱插拔、ESD、設備故障,以及用戶操作失誤引發的風險,對設備的可靠性是一個很重大....
發表于 2021-04-19 09:34? 20次閱讀
TVS二極管SMBJ8.0CA的參數介紹

快恢復二極管相關資料分享

快恢復二極管資料下載內容主要介紹了: 快恢復二極管的作用與結構 常用的快恢復二極管 ...
發表于 2021-04-19 06:56? 0次閱讀
快恢復二極管相關資料分享

肖特基二極管的原理

肖特基二極管原理;   肖特基二極管是以其發明人肖特基博士(Schottky)命名的,SBD是肖特基勢壘二極管(Schot...
發表于 2021-04-17 14:10? 0次閱讀
肖特基二極管的原理

瞬態二極管TVS怎么選型?

請問下瞬態二極管TVS怎么選型?,供電電源正常情況下是DC4.8V~5.2V, 我應該選SMBJ6.0A,還是SMBJ5....
發表于 2021-04-17 10:38? 64次閱讀
瞬態二極管TVS怎么選型?

TVS二極管在視頻線路的應用

TVS管最顯著的特點一是反應迅速,使瞬時脈沖在沒有對線路或器件造成損傷之前就被有效地遏制,二是截止電....
發表于 2021-04-17 10:25? 43次閱讀
TVS二極管在視頻線路的應用

關于門電路詳細解析

一個推理是真理,在布爾代數中用1表示,不是真理就用0表示,即,1和0不代表數字大小,而是代表「真」「....
發表于 2021-04-17 09:19? 150次閱讀
關于門電路詳細解析

何為分布式二極管結構?

請問數字電子技術第六版里介紹cmos反相器的輸入保護電路中應用了雙極型二極管是什么類型的二極管,只聽過雙極型晶體管...
發表于 2021-04-16 15:51? 101次閱讀
何為分布式二極管結構?

TVS二極管SMBJ440CA/A參數介紹

TVS管在電子行業中早已不是什么新鮮的產品了,因為大多數工程師都知道,TVS管是一種比較常用的新型高....
發表于 2021-04-16 13:55? 69次閱讀
TVS二極管SMBJ440CA/A參數介紹

一種關于MEMS傳感器基準電流源設計

基于微機電系統傳感器工作原理,提出了一種應用于MEMS傳感器系統的低溫度系數和高電源抑制比基準電流源....
發表于 2021-04-16 09:19? 196次閱讀
一種關于MEMS傳感器基準電流源設計

穩壓二極管應用電路分析

穩壓二極管(又叫齊納二極管)它的特征是:此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件,在這臨界擊...
發表于 2021-04-16 06:29? 0次閱讀
穩壓二極管應用電路分析

關于SMCJ30CA瞬態抑制二極管的介紹

貼片SMCJ30CA瞬態抑制二極管,主要用于浪涌與靜電保護應用,采用SMC/DO-214AB封裝形式....
發表于 2021-04-15 11:41? 68次閱讀
關于SMCJ30CA瞬態抑制二極管的介紹

TVS在使用或選型時需要注意哪些問題

對瞬變電壓的吸收功率(峰值)與瞬變電壓脈沖寬度間的關系,手冊給的只是特定脈寬下的吸收功率(峰值),而....
發表于 2021-04-15 10:02? 33次閱讀
TVS在使用或選型時需要注意哪些問題

淺談TVS的優勢

今天東沃電子為大家介紹TVS這個關鍵詞,在實際應用中TVS所具備的優勢,分享給大家,一起來了解一下吧....
發表于 2021-04-15 10:00? 64次閱讀
淺談TVS的優勢

發光二極管相關資料分享

發光二極管是一種直接能把電能轉變為光能的半導體器件。與其它發光器件相比,具有體積小、功耗低、發光均勻、穩定、響...
發表于 2021-04-15 07:20? 0次閱讀
發光二極管相關資料分享

晶體二極管的開關特性是什么

二極管的靜態特性是指二極管在導通和截止兩種穩定狀態下的特性。...
發表于 2021-04-15 07:01? 0次閱讀
晶體二極管的開關特性是什么

用模擬電荷泵產生高頻高壓脈沖

圖1所示的電路是受電容式電荷泵電路所啟發的[1],這種電路廣泛用于電源而產生高電壓或負電壓。圖1使用....
發表于 2021-04-14 16:26? 618次閱讀
用模擬電荷泵產生高頻高壓脈沖

兩種方案對比為繼電器加裝LED的設計權衡

我的第一個想法就是保持簡單:只需插入一個40mA的LED,而與繼電器線圈形成串聯即可。這個繼電器線圈....
發表于 2021-04-14 15:28? 84次閱讀
兩種方案對比為繼電器加裝LED的設計權衡

基于光電二極管放大器的脈動式血氧計的應用方案

由于吸收測量中光的使用,設計人員需要一個真正的“光壓”轉換器,將電流用作輸入信號。適用于脈動式血氧計....
發表于 2021-04-14 15:25? 637次閱讀
基于光電二極管放大器的脈動式血氧計的應用方案

二極管的正向恢復效應的具體表現

   下圖為MDD品牌1700V/450A的IGBT模塊具體測試波形。在關斷下管IGBT瞬間,觀測上管整流二極...
發表于 2021-04-14 15:07? 101次閱讀
二極管的正向恢復效應的具體表現

如何任意控制PMOS管電路DE通斷?

最近見到一個網友發了一個電路圖,問了一些問題
發表于 2021-04-14 14:36? 131次閱讀
如何任意控制PMOS管電路DE通斷?

滿足示波法血壓測量儀的應用要求解決方案

示波法血壓測量儀必須能夠采用3V電池工作,而且需要提供足夠的內存和處理能力,以運行血壓算法,因為這些....
發表于 2021-04-14 14:20? 182次閱讀
滿足示波法血壓測量儀的應用要求解決方案

在3.3V MCU板上對兩種低壓電源進行簡單廉價...

更好的選擇是使用專用的IC控制器來對電池電源和市電電源進行組合。諸如LT4351(參考文獻3)之類的....
發表于 2021-04-14 14:12? 642次閱讀
在3.3V MCU板上對兩種低壓電源進行簡單廉價...

如何用二極管多路復用進行溫度感測?

二極管結的這種溫度依賴性既是詛咒又是祝福。當然,這會嚴重影響半導體器件的基本性能,因為電流和電壓會發....
發表于 2021-04-14 14:03? 641次閱讀
如何用二極管多路復用進行溫度感測?

碳化硅技術如何變革汽車車載充電

為了提高OBC系統的能效,人們研究了不同的PFC拓撲結構,包括傳統PFC、半無橋PFC、雙向無橋PF....
發表于 2021-04-14 11:35? 837次閱讀
碳化硅技術如何變革汽車車載充電

Power Integrations推出新款Hi...

集成了Qspeed升壓二極管,可實現極簡單的有源PFC解決方案,面向PC和電視機電源應用。
發表于 2021-04-14 11:16? 144次閱讀
Power Integrations推出新款Hi...

有一個光電二級管二級方向放大的問題需要大佬們解答一下

大佬們看一下。 這是一個光電二級管檢測信號的電路,第一級是一個IV放大電路,第二級是一個反相放大電路,第一級...
發表于 2021-04-14 10:06? 0次閱讀
有一個光電二級管二級方向放大的問題需要大佬們解答一下

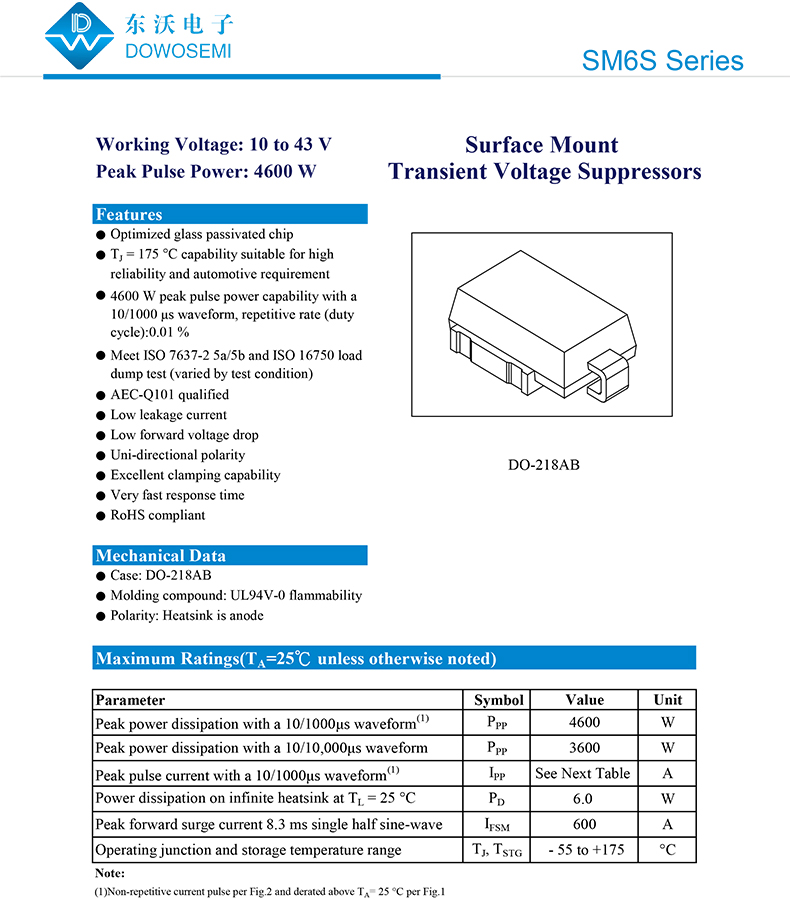

關于TVS二級管SM6S系列產品型號的參數介紹

電子元件市場中,二級管種類中目前比較暢銷的屬TVS二級管莫屬了,很多工業領域,汽車行業,通信設備中都....
發表于 2021-04-13 16:43? 36次閱讀
關于TVS二級管SM6S系列產品型號的參數介紹

選取瞬態抑制二極管時須考慮電路的哪些條件

對于一些小白工程師來說,在選瞬態抑制二極管時是一個漫長的考驗,今天就由東沃電子小編為小白工程師們解除....
發表于 2021-04-13 16:40? 46次閱讀
選取瞬態抑制二極管時須考慮電路的哪些條件

瞬變抑制二極管在電路中有著廣泛的應用

tvs管是吸收浪涌功率用的,能在極短時間內承受反向電壓沖擊,使兩極間的電壓鉗位于一個特定電壓上,避免....
發表于 2021-04-13 15:54? 35次閱讀
瞬變抑制二極管在電路中有著廣泛的應用

BPA861X|高品質BPA系列家電AC/DC芯...

目前市場上很多芯片不具備輸入過壓保護功能,個別芯片的輸入過壓保護需要外接一串電阻來實現,我們的芯片將....
發表于 2021-04-12 14:13? 490次閱讀
BPA861X|高品質BPA系列家電AC/DC芯...

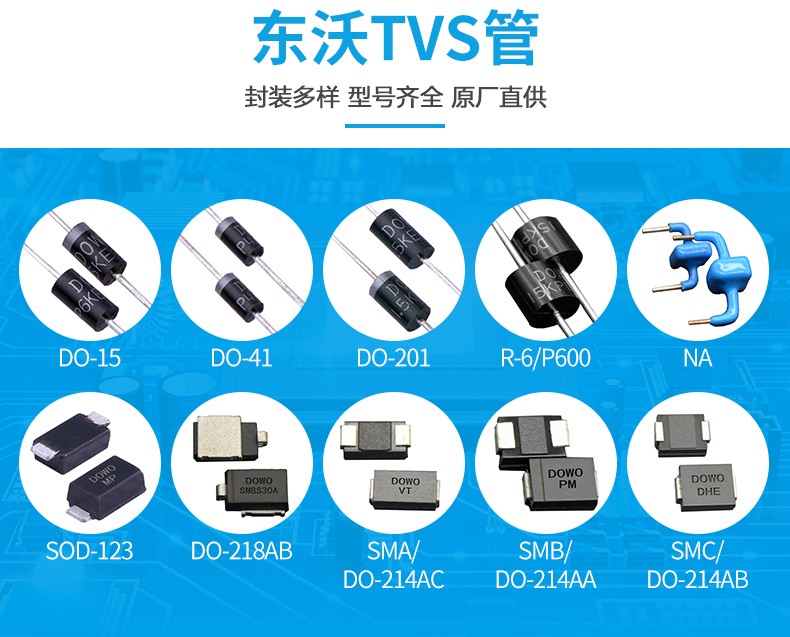

關于TVS二極管的型號介紹

在電路保護領域,目前主流的TVS二級管系列的型號是哪幾類產品?你知道嗎?不知道的就隨著東沃電子一起來....
發表于 2021-04-12 11:56? 124次閱讀
關于TVS二極管的型號介紹

詳解AC/DC基礎之正激式

其特征是輸出功率比反激方式大,但必須加裝電感和續流二極管(轉流二極管:D2)。此外,和反激式相同,能....
發表于 2021-04-12 11:56? 258次閱讀
詳解AC/DC基礎之正激式

MEMS開關主要類型

在過去的幾十年里,幾種MEMS開關技術不斷發展,了解其工作原理對開發新型器件至關重要。雖然沒有既定的....
發表于 2021-04-12 10:56? 207次閱讀
MEMS開關主要類型

恒流電路原理圖設計方案介紹

提到恒流電路,作為硬件研發工程師相信不會陌生,在LED驅動相關項目設計的時候,經常會遇到此類電路問題....
發表于 2021-04-12 10:27? 259次閱讀
恒流電路原理圖設計方案介紹

食品檢測儀器設備有哪些,它的功能是怎樣的

食品檢測儀器設備有哪些【霍爾德儀器 HED-SP03】廣泛應用于食藥監局、衛生部門、高教院校、科研院....
發表于 2021-04-12 09:54? 27次閱讀
食品檢測儀器設備有哪些,它的功能是怎樣的

TVS二級管有著廣泛的應用,其選型攻略的簡單介紹

東沃電子推出的P6KE12CA系列屬于直插TVS瞬態抑制二極管,可靠穩定,DO-15封裝形式,脈沖功....
發表于 2021-04-10 10:48? 52次閱讀
TVS二級管有著廣泛的應用,其選型攻略的簡單介紹

5KP系列大電流TVS二極管,可靠穩定性能優異

東沃電子5KP系列大電流TVS二極管 封裝形式R-6/P600,可靠穩定。 在10/1000μ波形重....
發表于 2021-04-10 10:12? 41次閱讀
5KP系列大電流TVS二極管,可靠穩定性能優異

二極管是什么,有哪些分類

在各種電子產品中經常會用到一種叫二極管的東西,那這二極管究竟是什么呢?有著怎樣奇特的功能、二極管對電....
發表于 2021-04-09 10:56? 284次閱讀
二極管是什么,有哪些分類

詳解高壓懸浮驅動電路IR2110的特點及拓展應用...

介紹了IR2110的內部結構和特點,給出了高壓側自舉懸浮驅動的原理和自舉元件的設計與選擇方法。同時針....
發表于 2021-04-08 15:17? 238次閱讀
詳解高壓懸浮驅動電路IR2110的特點及拓展應用...

關于大電流瞬態抑制電壓二極管SMCJ24A參數的...

TVS二極管主要起瞬態電壓保護的作用,當電壓突然變化較大時把電壓限制在安全電壓內,避免電壓過大對其它....
發表于 2021-04-08 15:07? 64次閱讀
關于大電流瞬態抑制電壓二極管SMCJ24A參數的...

TVS二極管是一種保護敏感元器件免受ESD浪涌脈...

TVS二極管是一種保護敏感元器件免受ESD和EMI浪涌脈沖的有效、低成本的器件,隨著TVS二極管的迅....
發表于 2021-04-08 15:06? 86次閱讀
TVS二極管是一種保護敏感元器件免受ESD浪涌脈...

KA系列超大功率TVS瞬態抑制二極管的作用是什么

KA系列超大功率TVS瞬態抑制二極管不知道大家對此了解多少,它的主要作用是什么?其實KA系列的產品經....
發表于 2021-04-08 13:34? 44次閱讀
KA系列超大功率TVS瞬態抑制二極管的作用是什么

關于TVS二極管方向的問題,TVS二極管到底有沒...

國產TVS品牌東沃電子每天都能收到許多有關“TVS二極管方向”這個問題的咨詢。之前由于工作比較忙,一....
發表于 2021-04-08 13:30? 134次閱讀
關于TVS二極管方向的問題,TVS二極管到底有沒...

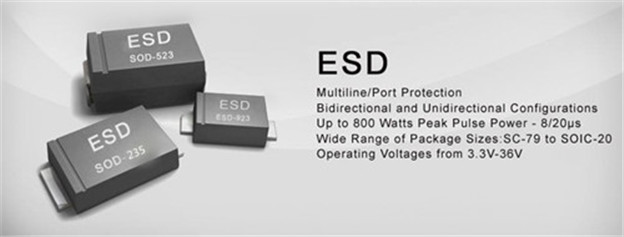

TVS二極管與ESD二極管之間的區別是什么

關于ESD二極管和TVS二極管,很多人還傻傻地分不清楚這兩者的區別,總以為這是同一個二極管。ESD二....
發表于 2021-04-08 13:27? 108次閱讀
TVS二極管與ESD二極管之間的區別是什么

教你們如何看二極管規格書datasheet以及指...

一,二極管的分類●二極管按其用途可分為:★普通二極管和特殊二極管。●普通二極管:★整流二極管、快速二....
發表于 2021-04-08 11:33? 271次閱讀
教你們如何看二極管規格書datasheet以及指...

解讀關于CAN總線的數據采集器的設計

介紹了一種通用CAN節點數據采集器的設計方法,該數據采集器采用12位精度的模數轉換器,具有4路模擬量....
發表于 2021-04-07 15:30? 186次閱讀
解讀關于CAN總線的數據采集器的設計

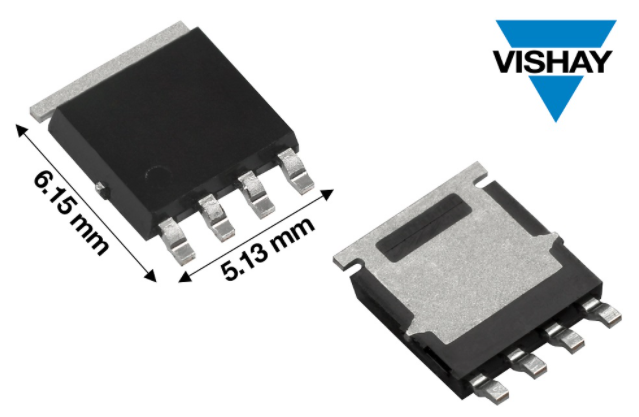

Vishay推出全球領先的汽車級80V P溝道M...

汽車級MOSFET導通電阻比最接近的DPAK封裝競品器件低28 %,比前代解決方案低31 %,占位面....
發表于 2021-04-07 10:34? 933次閱讀
Vishay推出全球領先的汽車級80V P溝道M...

教你們如何制作節能環保的太陽能樓宇梯燈

太陽能節能環保樓宇梯燈的作品實物圖如右圖所示,設計電路如上圖所示。它主要由太陽能電池板、蓄電池、穩壓....
發表于 2021-04-06 17:45? 705次閱讀
教你們如何制作節能環保的太陽能樓宇梯燈

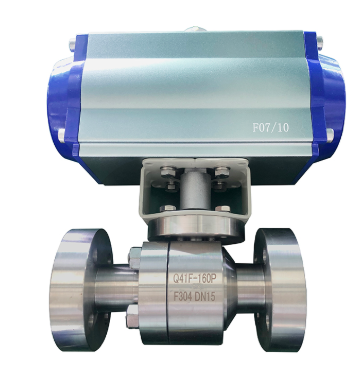

數控機床三通球閥有什么優勢

如今公司為了更好地更形象化的投射管路工作情況,(電動不銹鋼球閥)常常應用電動不銹鋼球閥,那麼數控機床....
發表于 2021-04-06 10:56? 29次閱讀
數控機床三通球閥有什么優勢

采用移相控制ZVZCS PWM全橋變換器實現汽車...

隨著全球能源危機的加劇,作為綠色環保交通工具的電動汽車將成為未來汽車發展的趨勢。目前,我國已完成了電....
發表于 2021-04-02 14:56? 401次閱讀
采用移相控制ZVZCS PWM全橋變換器實現汽車...

組胺快速檢測儀的產品特點是怎樣的

組胺快速檢測儀廣泛應用于食藥監局、衛生部門、高教院校、科研院所、農業部門、養殖場、屠宰場、食品肉產品....
發表于 2021-04-02 09:37? 29次閱讀
組胺快速檢測儀的產品特點是怎樣的

揮發性鹽基氮檢測儀可以檢測哪些項目

揮發性鹽基氮檢測儀能檢測哪些項目【霍爾德儀器 HED-BR12】廣泛應用于食藥監局、衛生部門、高教院....
發表于 2021-04-02 09:30? 85次閱讀
揮發性鹽基氮檢測儀可以檢測哪些項目

臺灣半導體大廠強茂發生火災

據悉,消防局派遣岡山、路竹、永安、彌陀、楠梓、橋頭等分隊共20車50人前往搶救,現場回報燃燒4樓頂電....
發表于 2021-04-01 14:03? 463次閱讀
臺灣半導體大廠強茂發生火災

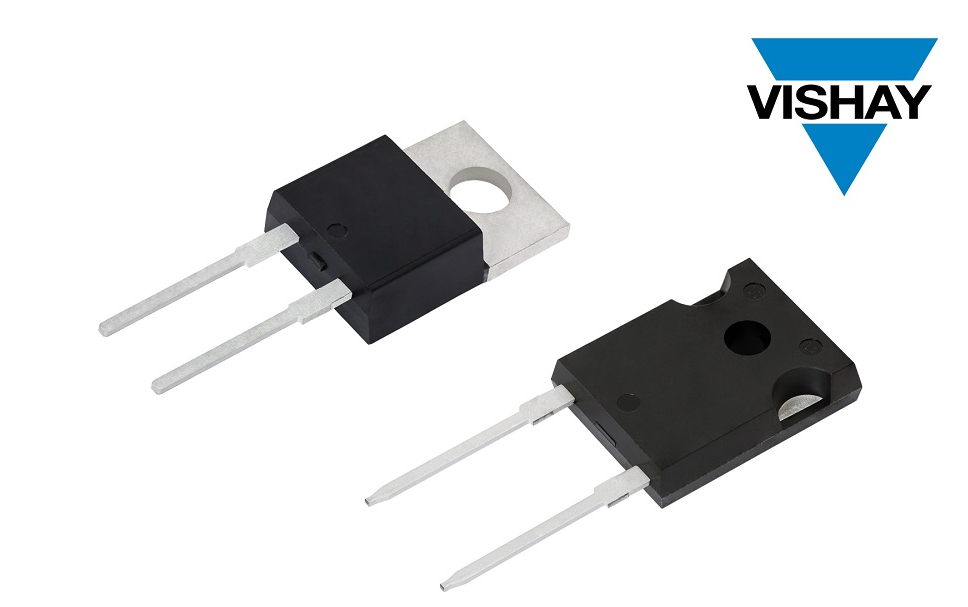

Vishay的新款第五代FRED Pt?600V...
