一個簡單的三角形符號到底意味著什么?

2021年04月19日 11:27 ? 次閱讀

作者:Harry Holt,應用工程師 Mike Skroch,應用工程師

符號是有助于還是妨礙我們思考設計?

符號很重要,但如果一個符號可以表示多種東西呢?

正如我們將看到的那樣,這可能會造成問題。在模擬世界中,三角形可以表示運算放大器比較器儀表放大器。您可以使用其中之一實現另一個的功能,但系統性能將不是最佳的。本文將討論其區別以及需要注意的地方,以便我們設計的時候能繞開麻煩。我們將看到,在某些情況下,您根本不想嘗試使用錯誤類型的器件進行設計。

查看圖1,哪個三角形表示運算放大器?哪個三角形表示比較器?哪個三角形表示儀表放大器?答案:

它們都是!


圖1.運算放大器、儀表放大器和比較器。

那么,它們有何區別,我們為什么要關注?從表1可知,某些特性有很大差別,但它們對電路和系統意味著什么?

表1.運算放大器、比較器和儀表放大器的比較

反饋

運算放大器具有巨大的增益。學校老師教導我們,開始分析時,兩個輸入之差等于零。但在現實生活中,這是不可能的。如果開環增益為一百萬,那么要在輸出上獲得5 V,輸入上須有5 μV。為使電路可用,我們需要施加反饋,當輸出要變得過高時,控制信號會反饋到輸入,抵消原始激勵——例如負反饋。當用作比較器時,如果沒有反饋,輸出將直接沖到一個軌或另一個軌。如果是正反饋,輸出將在同一方向上被驅動到更遠。因此,運算放大器需要負反饋。實際上,當某些運算放大器用作無反饋的比較器時,電源電流可能比數據手冊上的最大值高5至10倍1。

但是,對于比較器來說,正反饋才是我們需要的。在沒有反饋的情況下,如果比較器的一個輸入緩慢超過另一輸入的電平,輸出將開始緩慢變化。如果系統中存在噪聲,例如接地反彈,輸出可能會反轉,這在控制系統中當然是不希望發生的。但隨后它開始回頭,產生振蕩行為,有時稱之為震顫(參見 MT-0832中的圖5)。Reza Moghimi的文章“通過遲滯根除比較器的不穩定性”充分介紹了添加正反饋(也稱為遲滯)的好處3。


圖2.經典三運放儀表放大器

對于儀表放大器,反饋已在內部,添加反饋只會產生不精確的增益。圖2顯示了一種利用運算放大器構建儀表放大器的典型方法。

注意:每個運放都有反饋。我們從使用標準負反饋圖(見圖3)開始,儀表放大器為G,期望增益為10,這意味著反饋系數為0.1。接下來,選擇儀表放大器固定增益為100。使用式1,實際的閉環增益將為9.09,幾乎有10%的誤差。因此,將儀表放大器用作運算放大器并為其添加反饋是沒有意義的。


圖3.經典反饋原理圖


運算放大器需要負反饋;比較器需要正反饋;儀表放大器不需要任何反饋。

開環和閉環增益

對于運算放大器,參見式1,開環增益(AVOL)越高,閉環增益將越精確。大多數運算放大器的開環增益在100,000至1000萬之間,但某些較早的高速運算放大器可能低至3000。如前所述,開環增益越高,閉環增益誤差越小。

對于比較器,如果輸出的邏輯擺幅為3 V,并且您需要1 mV閾值,則最小增益須為3000。較高的增益將使不確定性窗口變小,但如果增益過高,微伏級的噪聲就會觸發比較器。

對于儀表放大器,開環增益的概念并不適用。

輸入電容

電路中常常會添加電容以限制帶寬。檢查圖4,乍看之下R1和C1似乎構成了一個低通濾波器。這行不通,可能導致振蕩。反相放大器的反饋系數為R2/R1,但在圖4中,反饋系數為R2/(R1 // Xc)。隨著頻率提高,反饋系數也會提高,因此噪聲增益以+20 dB/10倍頻程的速率上升,而運算放大器開環增益以–20 dB/10倍頻程的速率下降。它們在40 dB處交叉,根據控制系統理論,這肯定會產生振蕩。限制電路帶寬的正確方法是在R2兩端放置電容。


圖4.嘗試減少運算放大器帶寬

比較器通常沒有負反饋網絡,因此圖5中比較器前面的簡單R和C構成的低通濾波器效果很好。RHYS 應比R7大得多,兩者分割輸出擺幅以提供少量的正反饋(遲滯)。如果比較器有內置遲滯,例如LTC6752或ADCMP391,則不使用R7和RHYS 。


圖5.具有LPF和遲滯的比較器

對于儀表放大器,輸入端放置電容是完全可以接受的,如圖6中的C4所示。ADI公司儀器儀表指南4第5章中的圖形顯示了每次使用儀表放大器時都要做的一件好事情。如果用適當的走線和焊盤對印刷電路板進行布局,以允許添加兩個電阻和三個電容,那么可以從0Ω電阻和無電容開始,測量系統性能。通過調整五個元件的值,可以單獨設置共模滾降和正常模式滾降(詳情參見指南)。


圖6.RFI濾波器前置于儀表放大器

輸出

運算放大器或儀表放大器的輸出會從接近一個軌擺動到另一個軌。根據輸出級是使用共射極還是共源極配置,輸出可能達到任一供電軌的25 mV至200 mV范圍內。這被視為軌到軌輸出。如果運算放大器由+15 V和–15 V供電,則不便于與數字電路接口。一種糟糕的解決方案是在輸出端放置二極管箝位,以保護數字輸入免受損壞。但取而代之的是,運算放大器因電流過高而損壞。運算放大器與數字邏輯接口有更復雜的方法,但何必那么麻煩?只需使用比較器即可。

比較器可以有CMOS圖騰柱輸出,或者有NPN或NMOS開集或開漏輸出。雖然開集或開漏輸出需要一個上拉電阻,導致上升和下降時間不等,但它有如下優點:比較器采用一個電壓(如5 V)供電,并在其他電壓(如3.3 V)下與邏輯接口。

重要規格

運算放大器需要一個高于最高信號頻率的增益帶寬,以使閉環誤差保持較低水平。查看式1,我們知道增益帶寬應為最高信號頻率的10至100倍。如前所述,從式1中可以看出,AVOL 是頻率的函數,會影響閉環精度。相位裕量也很重要,它會隨容性負載而變化,因此規格表應清楚說明測試條件。為了確保直流精度,失調電壓應較低。對于經過調整的雙極性運算放大器,25 μV至100 μV比較好;對于FET輸入運算放大器,200 μV至500 μV比較好。自穩零/斬波/零漂移運算放大器幾乎總是低于20 μV(最大值),這是就整個溫度范圍而言的。請查閱一些典型運算放大器的數據手冊,如ADA4077、ADA4084、ADA4622或ADA4522。

傳輸延遲是比較器的關鍵規格。運算放大器在過驅時會變慢,比較器與之不同,當過驅時會變快。規格表有時會提供少量過驅(例如5 mV)下的傳輸延遲,以及50 mV甚至100 mV的較大過驅下的不同傳輸延遲。

儀表放大器最重要的指標是共模抑制比(CMRR),因為應用需要提取一個位于大共模電壓之上的非常小的差模信號。像許多規格一樣,此規格隨頻率而變化,有時還會列出直流CMRR或非常低頻率下的CMRR。通常會提供CMRR與頻率的關系圖。例如,當檢測H橋電機驅動器中的電流時,此圖將非常重要,如圖7所示。

這可能是儀表放大器最困難的應用,因為共模電壓從一個軌附近變到接近另一個軌,并且電流迅速反向。增益帶寬和壓擺率都很重要。

編程

這里的編程并不意味著編寫代碼,它是指配置器件以滿足系統要求(盡管某些儀表放大器確實有通過SPI端口和寄存器進行傳統軟件編程的功能)。

運算放大器需配置為負反饋。這可以是純阻性元件,但通常將電阻與電容并聯使用以限制帶寬。這樣有助于提高信噪比,因為噪聲會在整個范圍內積分,哪怕我們僅使用其中一部分。也可以只使用電容,獲得一個積分器或微分器。

比較器應始終有一點正反饋,以確保一旦輸入迫使輸出移動,輸出就會強化移動(參見圖4和圖5)。圖片和計算參見MT-083。一些比較器具有內部遲滯,但如果需要,通常可以增加更多遲滯。一些具有內部遲滯的比較器有一個引腳用來添加一個電阻,以改變其遲滯量。

運算放大器可以用作比較器,但這并不理想,有一些事項要注意。您必須是一個很好的模擬設計人員才能很好地做到這一點。MT-083介紹了一些注意事項,討論其利弊的相關文章有很多。如果您不懼危險,可以查閱參考資料。


圖7.具有高共模擺幅的雙向電流檢測

比較器幾乎總是用電阻進行編程。您可以添加一個高阻值電阻來提供一點正反饋,也可以使用一個電容來提供交流反饋以避免增加直流遲滯。一些比較器具有內置遲滯,但這同樣可以通過增加少量正反饋來提高。

最后注意事項

嘗試將運算放大器用作比較器時,會有微妙的事情發生。有不少低噪聲雙極性運算放大器的輸入之間具有反并聯二極管。大多數比較器的輸入共模范圍占總范圍的80%或更多。但是,某些低噪聲雙極性運算放大器的輸入之間有一個或兩個串聯二極管。這是為了防止輸入級與發射極基極結之一形成齊納效應,導致噪聲性能隨時間推移而降低。

在一個3.3 V系統中,如果將5 V運算放大器用作比較器,電源良好指示器的閾值電平為3 V,那么會出現一個輸入為3 V而另一個輸入為0 V的問題,因為這些二極管限制了運算放大器輸入端允許的最大差分電壓。

總結

對于許多應用,運算放大器的選擇取決于用戶是注重直流精度、交流精度、輸入失調電壓、增益帶寬還是電源電壓。到2020年,有超過700款器件可供選擇。比較器的關鍵參數通常是傳輸延遲和電源電壓。選擇起來比較容易,共有122款器件可供選擇。儀表放大器的主要標準是CMRR與頻率的關系,但在DC附近,失調電壓和增益精度也很重要。由于儀表放大器是專用的器件,因此“只有”63款可供選擇。

只有選擇正確的器件,才能實現未來若干年內無故障且可以大批量生產的產品和設計。

參考文獻

1 Harry Holt。“運算放大器的“最大電源電流”規格”。ADI公司,2011年11月。

2 MT-083教程:“比較器”。ADI公司,2009年。

3 Reza Moghimi。“通過遲滯根除比較器的不穩定性”。《模擬對話》,第34卷第7期,2000年11月。

4 《儀表放大器應用工程師指南》,第3版 。ADI公司,2006年。

作者簡介

Harry Holt曾是ADI公司(美國加利福尼亞州圣何塞)應用工程師,任職14年,最后任職部門是核心應用部。之前他曾在美國國家半導體公司工作了27年,從事各種產品的現場和工廠應用,包括數據轉換器、運算放大器、基準源、音頻編解碼器FPGA。他擁有圣何塞州立大學電氣工程學士學位(BSEE),并且是國家工程榮譽協會(Tau Beta Pi)終身會員和IEEE高級終身會員。Harry于2017年8月退休。

Mike Skroch是一名應用工程師,負責為美國東部銷售部門在中部和大湖區的FAE團隊提供支持。他于2014年加入凌力爾特公司,然后于2017年成為ADI公司的一名成員。進入半導體行業之前,他在電信行業工作了16年,擔任過各種角色,為制造、測試開發、退貨和維修以及研發提供支持。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

運放第1部,《運放電路設計實戰入門視頻》

相關課程推薦:8部全系列運放應用電路教程,帶你吃透運放設計點擊鏈接了解課程:http://t.elecfans.com/
發燒友學院發表于 2017-06-15 00:00? 39433次閱讀
運放第1部,《運放電路設計實戰入門視頻》

怎么制作和設計一個儀表放大器?

儀表放大器的結構特點 怎么制作和設計一個儀表放大器? ...
發表于 2021-04-15 06:43? 0次閱讀
怎么制作和設計一個儀表放大器?

零偏移有源低通濾波器

這幾乎就是復現!但后來發現,由于當時還沒有討論與SPICE有關的故障,因此出現了一個問題,它涉及到人....
發表于 2021-04-14 14:07? 640次閱讀
零偏移有源低通濾波器

請問怎樣去設計一個靈活的時鐘緩沖器?

與傳統的時鐘緩沖器相比,高速運算放大器有哪些優勢? 怎樣去設計一個靈活的時鐘緩沖器? ...
發表于 2021-04-14 06:35? 0次閱讀
請問怎樣去設計一個靈活的時鐘緩沖器?

如何實現數字系統的電平和極性轉換?

如何實現數字系統的電平和極性轉換? 比較器在電路中起到什么作用? ...
發表于 2021-04-14 06:31? 0次閱讀
如何實現數字系統的電平和極性轉換?

請問下有沒有大神用過集成運算放大器輸出過流保護電路,能詳細介紹一下嗎?

請問下有沒有大神用過集成運算放大器輸出過流保護電路,能詳細介紹一下嗎?...
發表于 2021-04-14 06:22? 0次閱讀
請問下有沒有大神用過集成運算放大器輸出過流保護電路,能詳細介紹一下嗎?

單電源運算放大器的設計考慮因素有哪些?

單電源運算放大器的設計考慮因素有哪些? 低壓放大器與傳統高壓產品有什么不同? ...
發表于 2021-04-14 06:16? 0次閱讀
單電源運算放大器的設計考慮因素有哪些?

怎樣為具體應用創建一個最佳的運算放大器?

請問針對各種具體應用應怎樣去優化運算放大器的設計? ...
發表于 2021-04-14 06:13? 0次閱讀
怎樣為具體應用創建一個最佳的運算放大器?

如何使用運算放大器來驅動高精度ADC?

請問如何使用運算放大器來驅動高精度ADC?...
發表于 2021-04-14 06:12? 0次閱讀
如何使用運算放大器來驅動高精度ADC?

什么是精密差分輸出儀表放大器?

請問什么是精密差分輸出儀表放大器?
發表于 2021-04-14 06:11? 0次閱讀
什么是精密差分輸出儀表放大器?

請問現代應用中運算放大器的主要特征有哪些?

現代應用中運算放大器主要有哪幾類? 現代應用中運算放大器的主要特征有哪些? 選擇最佳放大器有哪些原則需要遵循?...
發表于 2021-04-14 06:11? 0次閱讀
請問現代應用中運算放大器的主要特征有哪些?

如何估算最壞情況下運算放大器的噪聲?

如何估算最壞情況下運算放大器的噪聲? 如何估算與溫度相關的運算放大器的噪聲? 雙極噪聲的數學計算方法有哪些?...
發表于 2021-04-14 06:02? 0次閱讀
如何估算最壞情況下運算放大器的噪聲?

DC/DC轉換廠商:廣東華冠半導體有限公司簡介

廣東華冠半導體有限公司是一家專業從事半導體器件的研發、封裝、測試和銷售為一體的高新技術企業。公司建立....
發表于 2021-04-13 18:11? 268次閱讀
DC/DC轉換廠商:廣東華冠半導體有限公司簡介

基于MSP430單片機實現六自由度機械手模塊的設...

尋跡機器人系統的控制核心,一般情況下以MSP430單片機片內的基本硬件資源為主,有必要時再擴展部分外....
發表于 2021-04-13 15:11? 208次閱讀
基于MSP430單片機實現六自由度機械手模塊的設...

基于非接觸式角度傳感器實現汽車油門踏板角度測量系...

隨著科學技術的發展,汽車正朝著智能化的方向發展。隨汽車智能化程度的增加,傳感器在汽車上的應用越來越多....
發表于 2021-04-12 10:48? 196次閱讀
基于非接觸式角度傳感器實現汽車油門踏板角度測量系...

DC/DC轉換廠商:深圳市匯德科技有限公司簡介

深圳市匯德科技有限公司是一家專業的集成電路研發、軟件硬件開發、銷售及服務于一體的高科技公司。公司專注....
發表于 2021-04-10 11:51? 363次閱讀
DC/DC轉換廠商:深圳市匯德科技有限公司簡介

DC/DC轉換廠商:遠翔科技股份有限公司簡介

遠翔科技股份有限公司成立于2001年5月,目標為致力于混合訊號IC設計、製造、測試與銷售。主要產品為....
發表于 2021-04-10 11:41? 543次閱讀
DC/DC轉換廠商:遠翔科技股份有限公司簡介

電壓檢測及復位廠商:上海南麟電子有限公司簡介

上海南麟電子股份有限公司注冊于上海張江高科技園區,專注于模擬與數模混合類集成電路的設計與研究。自公司....
發表于 2021-04-10 11:29? 60次閱讀
電壓檢測及復位廠商:上海南麟電子有限公司簡介

電壓檢測及復位廠商:美芯集成電路(深圳)有限公司...

美芯集成電路(深圳)有限公司由創立人Jack袁遠率領在多位美國和加拿大留學和工作的華人芯片設計師團隊....
發表于 2021-04-10 11:14? 104次閱讀
電壓檢測及復位廠商:美芯集成電路(深圳)有限公司...

電壓檢測及復位廠商:深圳市華芯邦科技有限公司簡介

公司名稱:深圳市華芯邦科技有限公司 所屬地區:廣東省 廠商類型:設計廠商 公司網站:http://w....
發表于 2021-04-10 10:54? 77次閱讀
電壓檢測及復位廠商:深圳市華芯邦科技有限公司簡介

LDO低壓差線性穩壓器廠商:深圳市長運通光電技術...

公司名稱:深圳市長運通光電技術有限公司 所屬地區:廣東省 廠商類型:設計廠商 公司網站:http:/....
發表于 2021-04-10 10:15? 97次閱讀
LDO低壓差線性穩壓器廠商:深圳市長運通光電技術...

LDO低壓差線性穩壓器廠商:華昕科技(上海)有限...

公司名稱:華昕科技(上海)有限公司 公司別稱:上海上昕電子有限公司 所屬地區:上海市 廠商類型:設計....
發表于 2021-04-10 10:08? 77次閱讀
LDO低壓差線性穩壓器廠商:華昕科技(上海)有限...

LED 照明驅動廠商:上海得倍電子技術有限公司簡...

上海得倍電子技術有限公司位于中國集成電路設計和制造中心“中國科技企業的領袖之都”——上海浦東張江高科....
發表于 2021-04-10 09:54? 88次閱讀
LED 照明驅動廠商:上海得倍電子技術有限公司簡...

LCD 顯示驅動廠商:遠翔科技股份有限公司簡介

遠翔科技股份有限公司成立于2001年5月,目標為致力于混合訊號IC設計、製造、測試與銷售。主要產品為....
發表于 2021-04-10 09:28? 66次閱讀
LCD 顯示驅動廠商:遠翔科技股份有限公司簡介

LED 背光驅動廠商:上海得倍電子技術有限公司簡...

上海得倍電子技術有限公司位于中國集成電路設計和制造中心“中國科技企業的領袖之都”——上海浦東張江高科....
發表于 2021-04-10 09:12? 122次閱讀
LED 背光驅動廠商:上海得倍電子技術有限公司簡...

半橋驅動廠商:廣芯電子技術(上海)有限公司簡介

廣芯電子的主要業務將著重于高性能、高品質、低功耗、高性價比的模擬和混合集成電路芯片的設計、開發和銷售....
發表于 2021-04-07 18:13? 353次閱讀
半橋驅動廠商:廣芯電子技術(上海)有限公司簡介

LCD 顯示驅動廠商:上海得倍電子技術有限公司簡...

上海得倍電子技術有限公司位于中國集成電路設計和制造中心“中國科技企業的領袖之都”——上海浦東張江高科....
發表于 2021-04-07 09:10? 177次閱讀
LCD 顯示驅動廠商:上海得倍電子技術有限公司簡...

新書上架|模擬硬件工程師的精華實戰寶典

工程師案頭常備參考書籍
發表于 2021-04-06 10:25? 754次閱讀
新書上架|模擬硬件工程師的精華實戰寶典

LED 背光驅動廠商:北京麥格希爾微電子有限公司...

北京麥格希爾微電子有限公司成立于2007年9月,是位于北京朝陽區的集成電路設計企業。公司以音視頻芯片....
發表于 2021-04-06 09:54? 124次閱讀
LED 背光驅動廠商:北京麥格希爾微電子有限公司...

LED 背光驅動廠商:深圳市長運通光電技術有限公...

公司名稱:深圳市長運通光電技術有限公司 所屬地區:廣東省 廠商類型:設計廠商 公司網站:http:/....
發表于 2021-04-06 09:41? 248次閱讀
LED 背光驅動廠商:深圳市長運通光電技術有限公...

LED 背光驅動廠商:深圳市匯德科技有限公司簡介

深圳市匯德科技有限公司是一家專業的集成電路研發、軟件硬件開發、銷售及服務于一體的高科技公司。公司專注....
發表于 2021-04-06 09:13? 100次閱讀
LED 背光驅動廠商:深圳市匯德科技有限公司簡介

儀表放大器的特性及其工作電壓配置方法

在工業傳感領域中,儀表放大器應用最為廣泛,相比通用放大器,它的輸入阻抗高,抗共模干擾強,在強噪聲環境....
發表于 2021-04-04 06:44? 441次閱讀
儀表放大器的特性及其工作電壓配置方法

小家電控制廠商:廣芯電子技術(上海)有限公司簡介

廣芯電子的主要業務將著重于高性能、高品質、低功耗、高性價比的模擬和混合集成電路芯片的設計、開發和銷售....
發表于 2021-04-02 18:07? 470次閱讀
小家電控制廠商:廣芯電子技術(上海)有限公司簡介

OLED 顯示驅動廠商:上海得倍電子技術有限公司...

上海得倍電子技術有限公司位于中國集成電路設計和制造中心“中國科技企業的領袖之都”——上海浦東張江高科....
發表于 2021-04-02 17:04? 245次閱讀
OLED 顯示驅動廠商:上海得倍電子技術有限公司...

保護電路廠商:擎力科技股份有限公司簡介

擎力科技股份有限公司為專業類比IC設計公司,于2004/02/01正式成立,同時進駐臺北市南港軟體園....
發表于 2021-04-02 14:14? 130次閱讀
保護電路廠商:擎力科技股份有限公司簡介

濾波電路廠商:美芯集成電路(深圳)有限公司簡介

美芯集成電路(深圳)有限公司由創立人Jack袁遠率領在多位美國和加拿大留學和工作的華人芯片設計師團隊....
發表于 2021-04-02 10:35? 117次閱讀
濾波電路廠商:美芯集成電路(深圳)有限公司簡介

運算放大器廠商:廣芯電子技術(上海)有限公司簡介

廣芯電子的主要業務將著重于高性能、高品質、低功耗、高性價比的模擬和混合集成電路芯片的設計、開發和銷售....
發表于 2021-04-02 09:22? 124次閱讀
運算放大器廠商:廣芯電子技術(上海)有限公司簡介

運算放大器廠商:上海得倍電子技術有限公司簡介

上海得倍電子技術有限公司位于中國集成電路設計和制造中心“中國科技企業的領袖之都”——上海浦東張江高科....
發表于 2021-04-02 09:20? 141次閱讀
運算放大器廠商:上海得倍電子技術有限公司簡介

運算放大器廠商:上海迦美信芯通訊技術有限公司簡介

上海迦美信芯通訊技術有限公司在多模多頻多系統的導航芯片領域,擁有三十個核心專利。我們在低成本,低功耗....
發表于 2021-04-02 09:18? 194次閱讀
運算放大器廠商:上海迦美信芯通訊技術有限公司簡介

運算放大器廠商:圣邦微電子(北京)股份有限公司簡...

圣邦微電子(SG Micro Corp)是一家專注于高性能、高品質模擬集成電路研發和銷售的半導體公司....
發表于 2021-04-02 09:16? 300次閱讀
運算放大器廠商:圣邦微電子(北京)股份有限公司簡...

運算放大器廠商:上海南麟電子有限公司簡介

上海南麟電子股份有限公司注冊于上海張江高科技園區,專注于模擬與數模混合類集成電路的設計與研究。自公司....
發表于 2021-04-02 09:13? 123次閱讀
運算放大器廠商:上海南麟電子有限公司簡介

運算放大器廠商:上海芯導電子科技有限公司簡介

上海芯導電子科技有限公司坐落于張江高科技園區,是一家專門致力于集成電路芯片研發、設計、銷售的高新技術....
發表于 2021-04-02 09:11? 166次閱讀
運算放大器廠商:上海芯導電子科技有限公司簡介

運算放大器廠商:北京麥格希爾微電子有限公司簡介

北京麥格希爾微電子有限公司成立于2007年9月,是位于北京朝陽區的集成電路設計企業。公司以音視頻芯片....
發表于 2021-04-02 09:09? 147次閱讀
運算放大器廠商:北京麥格希爾微電子有限公司簡介

運算放大器廠商:美芯集成電路(深圳)有限公司簡介

美芯集成電路(深圳)有限公司由創立人Jack袁遠率領在多位美國和加拿大留學和工作的華人芯片設計師團隊....
發表于 2021-04-02 09:06? 171次閱讀
運算放大器廠商:美芯集成電路(深圳)有限公司簡介

運算放大器廠商:擎力科技股份有限公司簡介

擎力科技股份有限公司為專業類比IC設計公司,于2004/02/01正式成立,同時進駐臺北市南港軟體園....
發表于 2021-04-02 09:03? 160次閱讀
運算放大器廠商:擎力科技股份有限公司簡介

運算放大器廠商:深圳市長運通光電技術有限公司簡介

公司名稱:深圳市長運通光電技術有限公司 所屬地區:廣東省 廠商類型:設計廠商 公司網站:http:/....
發表于 2021-04-02 09:01? 142次閱讀
運算放大器廠商:深圳市長運通光電技術有限公司簡介

運算放大器廠商:深圳市匯德科技有限公司簡介

深圳市匯德科技有限公司是一家專業的集成電路研發、軟件硬件開發、銷售及服務于一體的高科技公司。公司專注....
發表于 2021-04-01 18:24? 548次閱讀
運算放大器廠商:深圳市匯德科技有限公司簡介

運算放大器廠商:聚辰半導體(上海)有限公司簡介

聚辰目前擁有EEPROM、智能卡、VCM Driver和運算放大器四條產品線,其中聚辰的EEPROM....
發表于 2021-04-01 18:22? 391次閱讀
運算放大器廠商:聚辰半導體(上海)有限公司簡介

運算放大器廠商:遠翔科技股份有限公司簡介

遠翔科技股份有限公司成立于2001年5月,目標為致力于混合訊號IC設計、製造、測試與銷售。主要產品為....
發表于 2021-04-01 18:20? 465次閱讀
運算放大器廠商:遠翔科技股份有限公司簡介

運算放大器廠商:深圳市華芯邦科技有限公司簡介

公司名稱:深圳市華芯邦科技有限公司 所屬地區:廣東省 廠商類型:設計廠商 公司網站:http://w....
發表于 2021-04-01 17:40? 225次閱讀
運算放大器廠商:深圳市華芯邦科技有限公司簡介

運算放大器廠商:深圳市谷峰電子有限公司簡介

谷峰電子有限公司, 于1995年在香港成立,并于2000年在深圳成立深圳公司,并在江蘇設立分公司。多....
發表于 2021-04-01 17:35? 276次閱讀
運算放大器廠商:深圳市谷峰電子有限公司簡介

運算放大器廠商:華昕科技(上海)有限公司簡介

公司名稱:華昕科技(上海)有限公司 公司別稱:上海上昕電子有限公司 所屬地區:上海市 廠商類型:設計....
發表于 2021-04-01 17:32? 228次閱讀
運算放大器廠商:華昕科技(上海)有限公司簡介

運算放大器廠商:廣東華冠半導體有限公司簡介

廣東華冠半導體有限公司是一家專業從事半導體器件的研發、封裝、測試和銷售為一體的高新技術企業。公司建立....
發表于 2021-04-01 17:29? 225次閱讀
運算放大器廠商:廣東華冠半導體有限公司簡介

二極管廠商:華昕科技(上海)有限公司簡介

公司名稱:華昕科技(上海)有限公司 公司別稱:上海上昕電子有限公司 所屬地區:上海市 廠商類型:設計....
發表于 2021-04-01 16:21? 951次閱讀
二極管廠商:華昕科技(上海)有限公司簡介

三極管廠商:圣邦微電子(北京)股份有限公司簡介

圣邦微電子(SG Micro Corp)是一家專注于高性能、高品質模擬集成電路研發和銷售的半導體公司....
發表于 2021-04-01 15:46? 193次閱讀
三極管廠商:圣邦微電子(北京)股份有限公司簡介

場效應管廠商:擎力科技股份有限公司簡介

擎力科技股份有限公司為專業類比IC設計公司,于2004/02/01正式成立,同時進駐臺北市南港軟體園....
發表于 2021-04-01 14:17? 224次閱讀
場效應管廠商:擎力科技股份有限公司簡介

場效應管廠商:深圳市谷峰電子有限公司簡介

谷峰電子有限公司, 于1995年在香港成立,并于2000年在深圳成立深圳公司,并在江蘇設立分公司。多....
發表于 2021-04-01 13:44? 175次閱讀
場效應管廠商:深圳市谷峰電子有限公司簡介

主軸垂直驅動器AUIRS20302S的性能特性及...

IR公司的AUIRS20302S是專用于BLDC馬達驅動的主軸垂直驅動器,驅動功率高達600W的BL....
發表于 2021-03-30 15:23? 270次閱讀
主軸垂直驅動器AUIRS20302S的性能特性及...

如何在電路設計中避免電路故障發生的七大因素

電路故障是每個工程師都比較頭疼的事情,那么如何在電路設計中避免電路故障的發生呢?今天來跟EDA365....
發表于 2021-03-30 09:10? 200次閱讀
如何在電路設計中避免電路故障發生的七大因素

淺談運算放大電路是如何表征噪聲

即使是考慮到運放所有的已知及未知阻抗負載,運算放大器的輸出中始終含有無法基于輸入信號和完全已知的閉環....
發表于 2021-03-29 16:24? 274次閱讀
淺談運算放大電路是如何表征噪聲

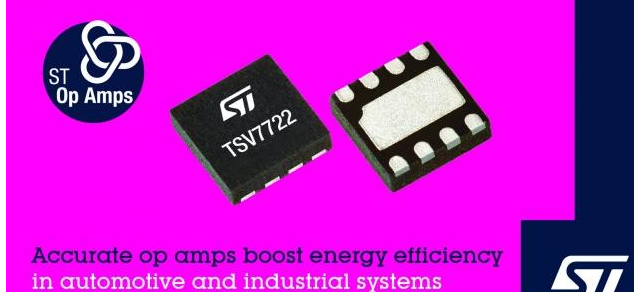

意法半導體推出可實現22MHz的增益帶寬的TSV...
